型号意义

性能范围

流量：6.3-1450m³/h

扬程：17-1990m

结构说明

D、DG、MD、DF等系列为卧式安装，吸入口水平(DG垂直向上)，排出口垂直向上。乐动平台的吸入段、中段、吐出段用拉紧螺栓联结成一体。乐动平台由吸入段、中段、吐出段、叶轮、轴、导叶、导叶套和平衡盘等主要零部件组成。转子的轴向力由平衡盘平衡，轴承采用滚动轴承，用润滑脂润滑。轴封采用填料密封或机械密封。在密封腔中通入有一定压力的水起水封作用。从驱动端方向看，乐动平台为顺时针方向旋转。

主要用途

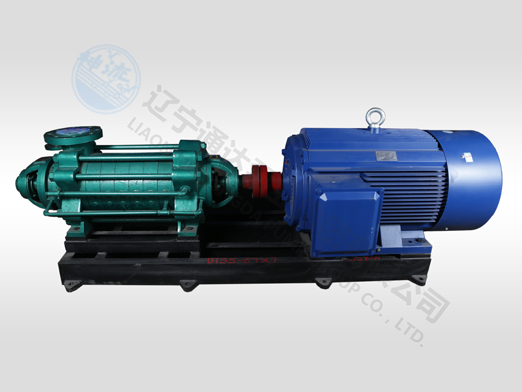

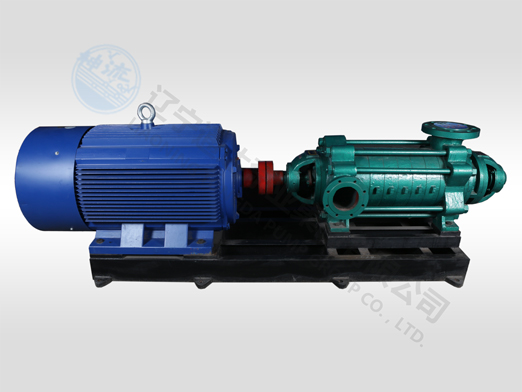

MD型单吸多级耐磨乐动平台是在D型乐动平台基础上改进设计的一种耐磨多级离心乐动平台。MD型乐动平台高效节能，耐磨性好，寿命长，特别适用于矿山排水，输送固体颗粒含量不大于1.5%(颗粒直径小于0.5mm)的矿井水及其他类似液体，液体温度不高于80℃。
