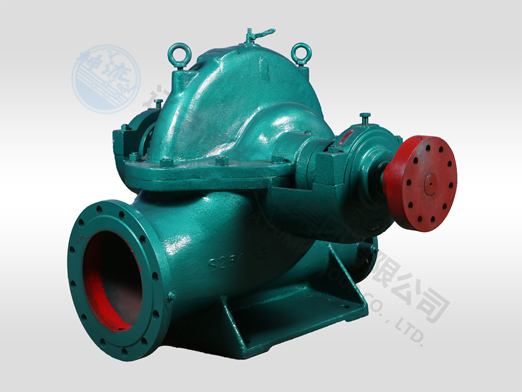

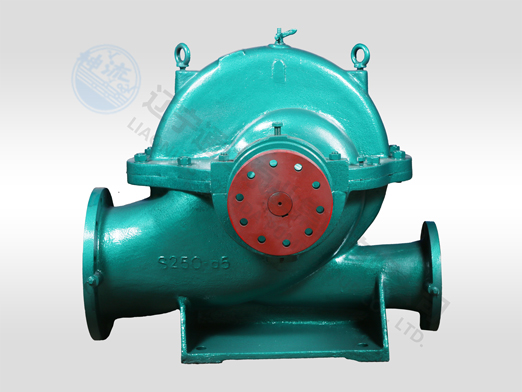

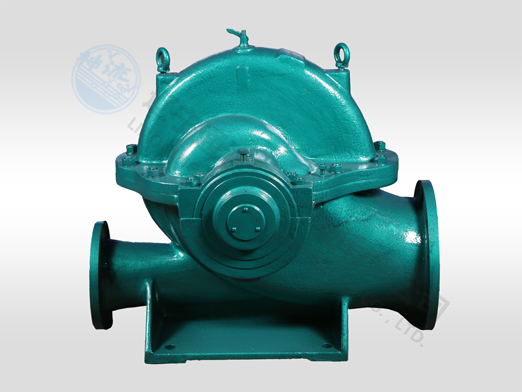

Sh(R)型中开乐动平台
Sh(R)型中开乐动平台
产品概述:S、Sh 型单级双吸离心乐动平台,供输送不含固体颗粒及温度不超过80℃的清水或物理化学性质类似于水的其它液体之用。适用于工厂、矿山、城市给排水,也可用于电站、大型水利工程、农业排灌等,SR型乐动平台是用于输送温度不超过104℃场合。S、Sh型为卧式结构,也可以根据客户要求做成立式结构。

型号意义


性能范围

流量:120-20000m3/h

扬程:12-150m


结构特点

S、Sh型乐动平台主要由乐动平台体、乐动平台盖、轴承、转子等零部件组成。该乐动平台为单级双吸叶轮,乐动平台体为水平中开。乐动平台的吸入管和排出管均在乐动平台轴中心线下方呈水平方向,并与乐动平台体铸在一起,乐动平台体与乐动平台盖的分开面在轴的中心面上,无须拆卸管路及电动机即可检修乐动平台的转动部件。轴向力由双吸叶轮平衡,残余轴向力由滚动轴承平衡。该乐动平台采用填料密封,根据用户要求也可以为您加装机械密封,在轴封处装有可更换的轴套。乐动平台的传动是通过弹性联轴器由电动机驱动。从传动机端看,S型为顺时针方向旋转,Sh型为逆时针方向旋转。
